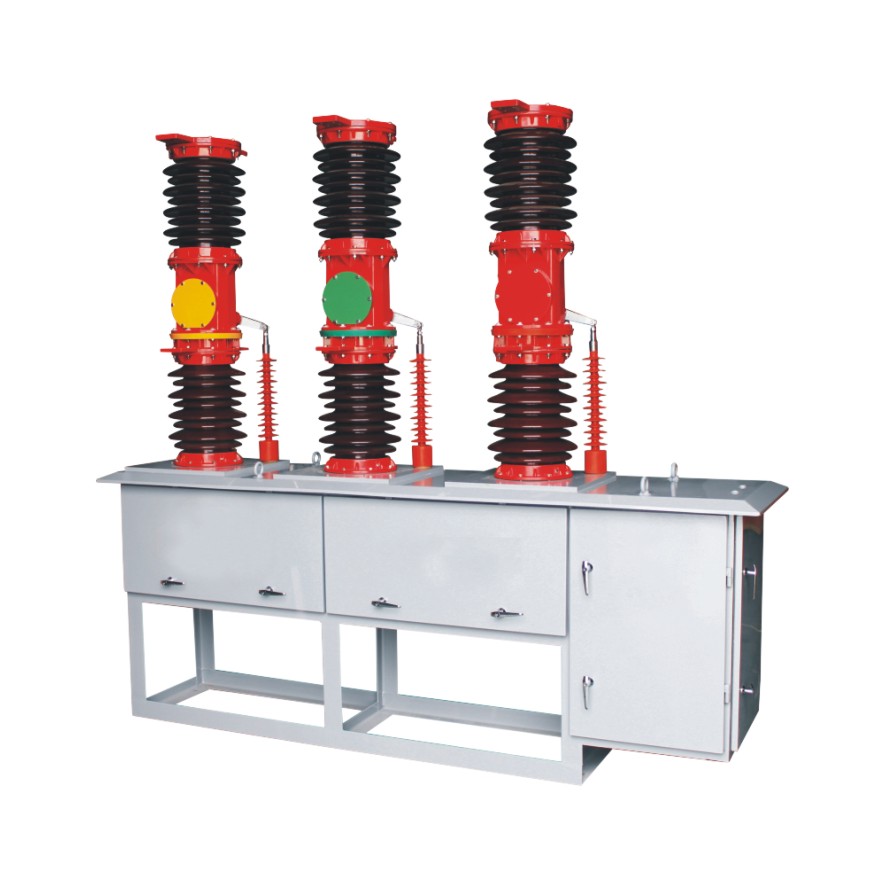

ZW7-40.5技術參數

額定電壓

40.5

額定絕緣水平

工頻耐受電壓

干式

kV

95

濕式

80

雷電沖擊耐壓(峰值)

185

額定電流

A

1250、1600、2000

額定短路開斷電流

kA

20、25、31.5

額定操作順序

分-0.3s合 分-180s合分

Points -0.3s combined -180s combined

額定短路電流開斷次數

次 Times

≥30

額定短路關合電流(峰值)

kA

50、63、80

額定峰值耐受電流

額定短時耐受電流

kA

20、25、31.5

額定短斷路持續電流

S

4

平均分閘速度

m/s

1.5±0.2

平均合閘速度

0.7±0.2

觸頭合閘彈跳時間

≤2

三相合(分)閘同期性時差

S

≤2

合閘時間

≤150

分閘時間

≤60

機械壽命

次 Times

10000

額定操作電壓及輔助回路額定電壓

V

DC220、110、24

AC220、110、24

每相回路直流電阻(不含互感器)

μΩ

≤100

動靜觸頭允許磨損厚度

mm

3

重量

kg

800
