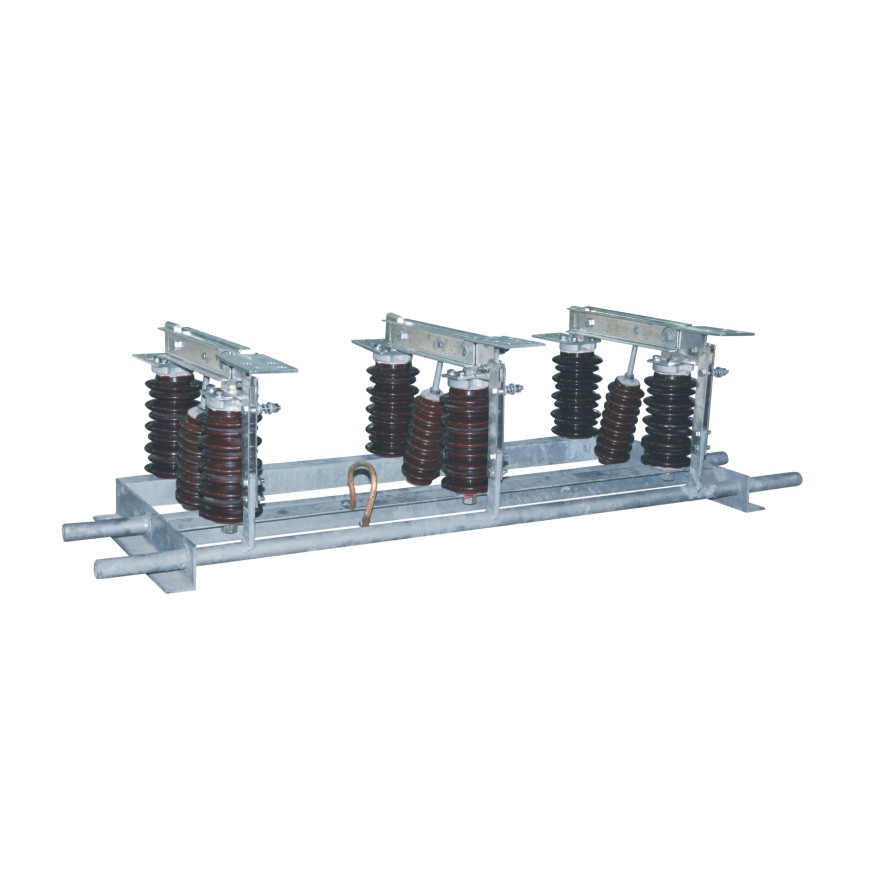

GW1-12系列戶外高壓交流隔離開關(以下簡稱“隔離開關”)，適用于裝置在戶外高壓配電設備線路上，供10kV線路在有電壓無負載情況下進行換接， 以及對被檢修的高壓母線、斷路器等電器設備與帶電的高壓線路進行電氣隔離之用，也可用于分合很小的電容電流和電感電流。 隔離開關為雙柱垂直開啟式，配用手動或電動機構，可實現三相聯動。 隔離開關符合GB 1985-2014《高壓交流隔離開關和接地開關》、DL/T 486-2010《高壓交流隔離開關和接地開關》等技術標準。
技術參數
GW1-12技術參數 |
|
|
|
|
|
|
|
|
|
|
| |
額定電壓 |
| kV |
|
|
| 12 |
|
| 24 | 40.5 | ||
額定頻率 |
| Hz |
|
|
|
|
| 50 |
|
| ||
額定電流 |
| A |
| 630 |
| 1250(1600) | 630 | |||||
額定短時耐受電流及持續時間 |
| 隔離開關 | kA/s | 20/4 |
| 25/4 |
| 25/4 |
| 31.5/4 | 20/4 | 25/4 |
|
| 接地開關 | kA/s | 20/2 |
| 25/2 |
| 25/2 |
| 31.5/2 | 20/2 | 25/2 |
額定峰值耐受電流 | kA | 25 |
| 63 |
| 63 |
| 80 | 25 | 63 | ||
額定短時工頻耐受電壓 |
| 相間、對地(干試) I | kV/min |
|
|
| 42/1 |
|
| 50 | 95 | |
| 斷口(干試) | kV/min |
|
|
| 48/1 |
|
| 60 | 115 | ||
|
| 相間、對地(濕試) | kV/min |
|
|
| 42/1 |
|
| 50 | 85 | |
雷電沖擊耐受電壓 |
| 相間、對地 | kV |
|
|
| 75 |
|
| 125 | 185 | |
|
| 斷口 | kV |
|
|
| 85 |
|
| 145 | 215 | |
回路電阻 |
| μΩ | ≤100 |
| ≤80 | ≤90 | ≤100 | |||||
機械壽命 |
| 次 | 3000（隔離開關/接地開關） |
|
| |||||||
注：若海拔高于1000m，則額定絕緣水平應進行相應修正。
?

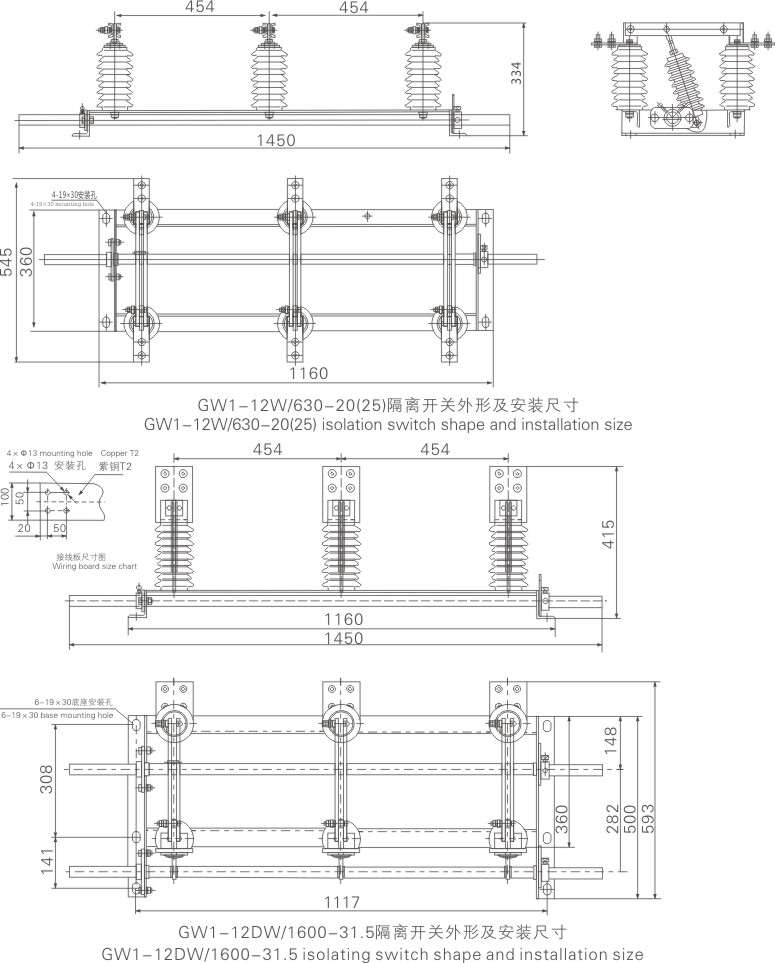

外形尺寸圖
