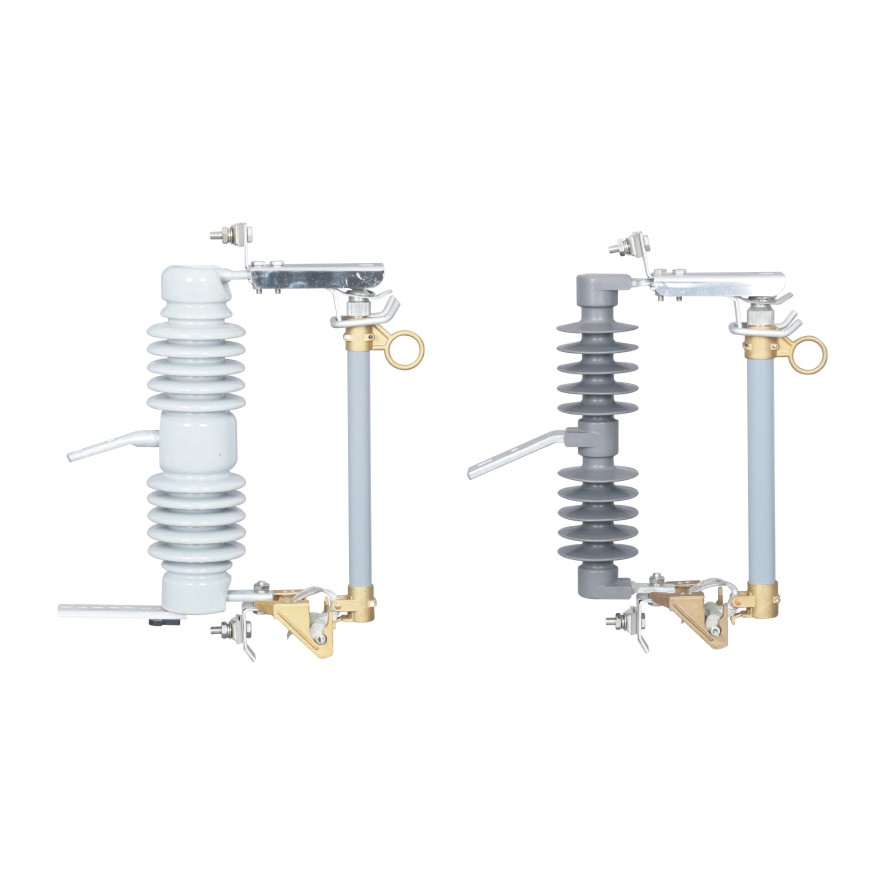

(H)RW12-12(F)戶外高壓交流跌落式熔斷器

(H)RW12-12(F)戶外高壓交流跌落式熔斷器(以下簡稱“熔斷器”)，適用于額定頻率50Hz、額定電壓10kV的戶外架空配電系統中，作為電力系統發生過 載或短路故障時電路或電氣設備的保護元件。熔斷器正常運行時串聯在電力線路中，熔絲處于拉緊狀態，活動關節被鎖緊。當線路發生故障時，故障電流使熔絲熔斷，活動關節被釋放，熔管迅速跌落，將電路切斷，對線路和設備的維護起到安全保護作用。負荷型熔斷器在普通型的基礎上增加彈性觸頭及滅弧罩，用于分合電力系統中的負荷電流。熔斷器符合GB/T 15166.3-2008《高壓交流熔斷器第3部分:噴射熔斷器》、DL/T 640-1997《戶外交流高壓跌落式熔斷器及熔斷件訂貨技術條件》等技術標準。

產品參數

技術參數

(H)RW技術參數
型號名稱							(H)RW
額定電壓	kV	10-15		15-27		24-27		27-33		33-36		36-38
額定電流	kA	100	200	100	200	100	200	100	200	100	200	100	200
一般功能	Unit
外殼材料					(陶瓷/復合材料)
評級及特點
額定頻率	Hz						50/60
分?jǐn)嗄芰?/p>	kA	10.0	12.0	10.0	12.0	8.0	10.0	6.3	8.0	6.3	8.0	6.3	8.0
外殼絕緣水平
工頻耐壓(干試)	kV	40	40	45	45	65	65	70	70	72	72	75	75
工頻耐壓(濕試)	kV	30	30	35	35	50	50	55	55	58	58	60	60
雷電沖擊耐壓	kV	110	110	125	125	150	150	170	170	170	170	180	180
爬電距離	mm	250	250	350	350	530	530	700	700	720	720	850	850
數據
每個單位的凈重	Kg	7.0	7.1	8.3	8.4	10.0	10.1	15.0	15.1	15.5	15.6	17.0	17.1
尺寸 (1PC/CTN)	cm	41x31x11		49x35x12.5		49x35x14		56x38x14.5		57x38x14.5		61x38x14.5
圖號		Fig.C1		Fig.C2		Fig.C3/Fig.C4		Fig.C5		Fig.C6		Fig.C7

注：若海拔高于1000m，則額定絕緣水平應進行相應修正

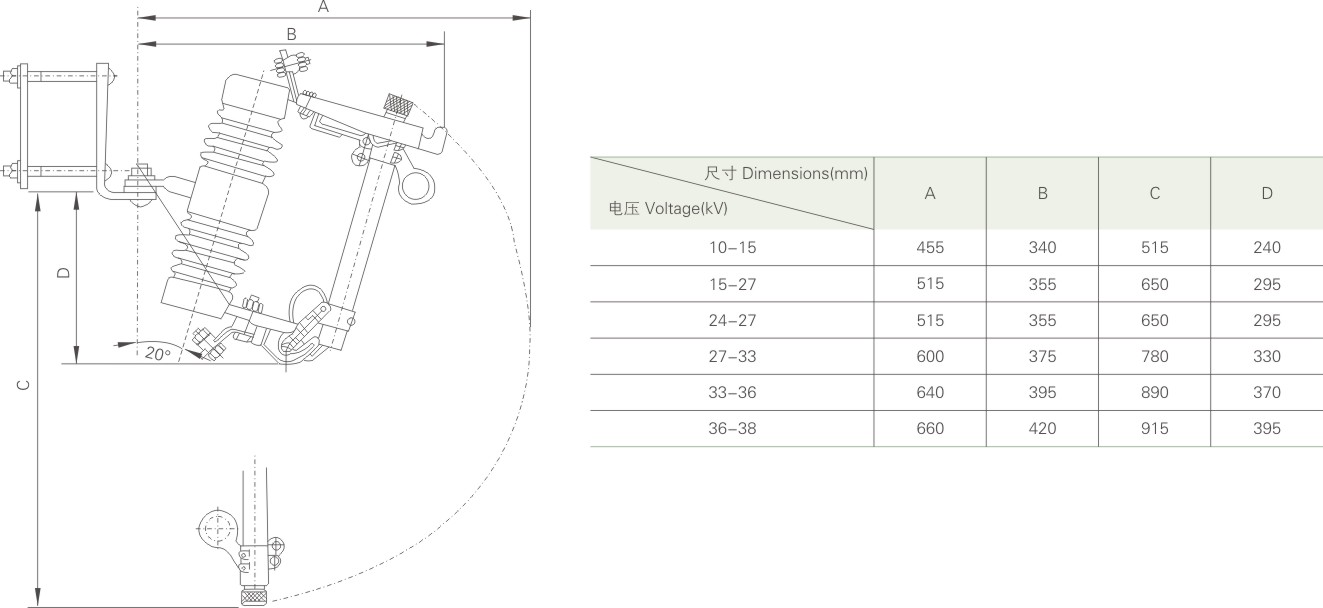

外形尺寸圖
